活塞環的開口間隙應如何檢查？

2020-12-14 14:05:25來源：柴油車服務俱樂部 作者：紫雨

　　活塞環隨活塞在氣缸內作往復運動，使活塞環外圓工作表面磨損，環的徑向厚度減小，活塞環的工作開口間隙增大;活塞環在環糟內運動，使環的上、下端面磨損，環的軸向高度減小，環與環槽的間隙即平面間隙增大。通常，柴油機正常運轉時活塞環的正常磨損率在0.1～0.5mm/1000h之內，活塞環的壽命一般為8000～10000h。

　　正常磨損的活塞環沿圓周方向各處磨損均勻，并仍與缸壁完全貼合，所以，正常磨損的活塞環仍具有密封作用。但實際上，活塞環外圓工作表面多為不均勻磨損。

　　1.開口間隙測量

　　開口間隙是活塞環處于工作狀態時的開口大小。它是活塞環工作時的熱脹間隙。開口間隙過小，會使活塞環受熱膨脹;開口間隙消失，環兩端對頂，嚴重時引起拉缸、環卡死和折斷;開口間隙過大，會使燃?xì)饴┬?。所以說明書或標準中規定了開口間隙的最小值(裝配值)和極限值，見下表。

　　開口間隙的最小值(裝配值)和極限值

　　2.開口間隙測量方法

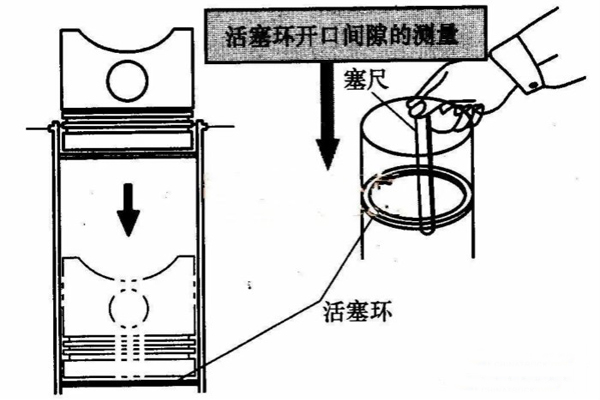

　　?①測量前，先將活塞自氣缸中取出，取下活塞環并清潔活塞環和氣缸套。②按活塞環在活塞上的順序依次放到氣缸套下部磨損最小的部位或氣缸套上部沒有磨損的部位，并使活塞環保持水平位置。

　　③用塞尺依次測量各道活塞環的開口間隙。④將測得的開口間隙值與說明書或標準進行比較。超過極限間隙值時，說明活塞環外圓表面已過度磨損，應換新件。一般要求活塞環開口間隙值大于或等于裝配間隙，小于極限間隙。注意，如果開口間隙過小時，不能使用銼削活塞環開口的方法修復。
