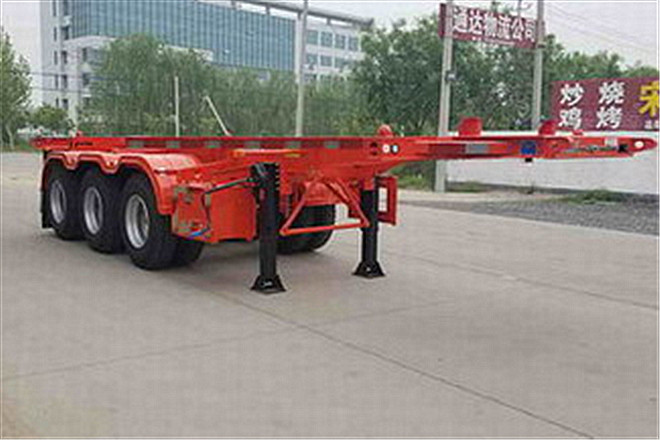

中集東岳CSQ9401TJZ集裝箱運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9401TJZ | ||
| 車身長度 | 8500,8600mm | ||
| 車身寬度 | 2480,2500,2550mm | ||
| 車身高度 | 1560,1620,1450,1500mm | ||
| 整備質量 | 5400kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/980,-/920mm | ||
| 彈簧片數 | -/10/10/10,-/7/7/7,-/8/8/8,-/4/4/4 | ||
| 軸數 | 3 | ||
| 軸距 | 4100+1310+1310,4200+1310+1310,4160+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/35° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR,11R22.5 12PR,8.25R20 16PR | ||
| 備注 | |||
| 備注 | 該車可運輸20英尺集裝箱或非危險品罐箱,牽引銷處的車架總高度為90mm,160mm,194mm.選裝側面樣式,選裝后部樣式,選裝擋泥板樣式,選裝前部結構;車輛外形尺寸長度/軸距/后懸對應關系為:8500/4200+1310+1310/980,8500/4100+1310+1310/980,8600/4200+1310+1310/980,8600/4100+1310+1310/980,8500/4160+1310+1310/920;ABS系統廠家為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,威伯科汽車控制系統(中國)有限公司,型號為XH-GQ4S2M-E01,CM2XL-4S2M,400500XXX0;側,后防護裝置材料均為Q235,連接方式側面為螺栓連接,后部為焊接,后防護裝置的斷面尺寸為160×50mm或160×65mm,離地高度為500mm. | ||
