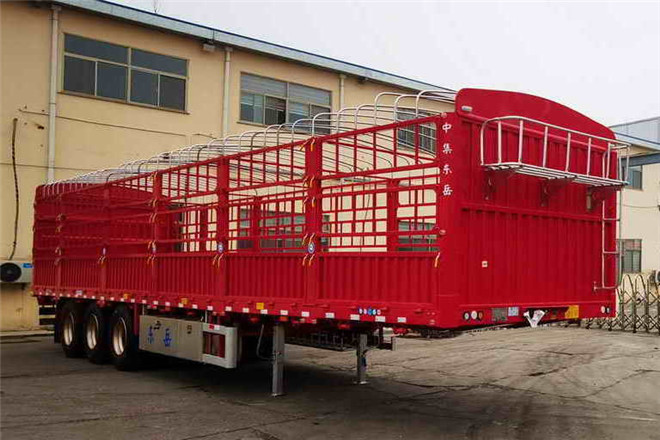

中集東岳CSQ9403CCY倉柵式運輸半掛車

配置參數

??基本信息
公告型號	CSQ9403CCY
車身長度	13000mm
車身寬度	2550mm
車身高度	3990,3900,3790,3700,3590,3500,3390,3300,3200mm
整備質量	6200kg
總質量	40000kg
底盤參數/配置
前懸后懸	-/2250,-/2350,-/2450mm
彈簧片數	-/-/-/-
軸數	3
軸距	6830+1310+1310,6530+1310+1310mm
軸荷	-/24000(三軸組)kg
后輪距	1840/1840/1840mm
接近離去角	-/15,-/18°
輪胎
輪胎數	12
輪胎規格	11.00R20 12PR,12R22.5 12PR
備注
備注	車廂底板至倉柵頂部高度為1800,2000,2200,2400.該車后部選裝花欄式后門,對開式半封閉后門,對開全封閉樣式為橫瓦楞,豎瓦楞,方管平板,方管十字花平板后門;前爬梯,前篷布架均為選裝件,前廂兩側立柱可以是直角,也可以為圓弧;整車選裝各種倉柵樣式為一層倉柵,二層倉柵,三層倉柵,對開門鎖桿,對開門半截鎖桿, 隱形鎖桿,整車貨廂欄板選裝豎瓦楞,方管平板,方管十字花樣式及四開,五開,六開,立柱可選內插,外插樣式;大梁可沖孔或不沖孔;因選裝引起的整備質量變化均在3%內;車輛的外形尺寸參數(mm)長度/軸距/后懸對應關系為:13000/6830+1310+1310/2250,13000/6830+1310+1310/2450,13000/6530+1310+1310/2350,13000/6530+1310+1310/2450,ABS系統廠家分別為廣州瑞立科密汽車電子股份有限公司,威伯科汽車電子控制系統(中國)有限公司,對應的型號為CM2XL-4S/2K;400500XXX0;側、后防護欄材料均為Q235,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為160×65 mm,離地高度為500mm。
