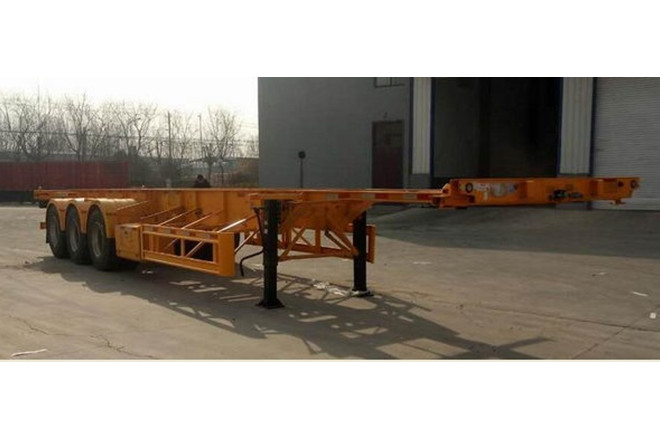

中集東岳CSQ9404TJZ集裝箱運輸半掛車

企業首頁 車型咨詢

配置參數

??基本信息
公告型號	CSQ9404TJZ
車身長度	12500,12400,12320mm
車身寬度	2500,2480mm
車身高度	1630,1560,1500,1450,1400mm
整備質量	6100kg
總質量	40000kg
底盤參數/配置
前懸后懸	-/2090,-/1820,-/1660,-/1600,-/1440,-/1320mm
彈簧片數	-/10/10/10,-/8/8/8,-/4/4/4,-/7/7/7,-/3/3/3
軸數	3
軸距	7160+1310+1310 ,7500+1310+1310mm
軸荷	-/24000(三軸組)kg
后輪距	1840/1840/1840mm
接近離去角	-/15,-/18,-/20°
輪胎
輪胎數	12
輪胎規格	11.00R20 12PR,12R22.5 12PR ,11R22.5 16PR
備注
備注	該車可運輸40英尺集裝箱及非危險品罐箱;牽引銷處的車架高度為90mm,160mm,194mm,選裝號牌板結構;選裝后部樣式;選裝支腿處樣式;選裝前脖樣式;選裝擋泥板樣式;車輛長度/軸距/后懸的對應關系為:12500/7160+1310+1310/1320,12500/7160+1310+1310/1820,12500/7160+1310+1310/2090,12320/7500+1310+1310/1600,12320/7160+1310+1310/1600,12320/7160+1310+1310/1440,12400/7160+1310+1310/1440,12400/7160+1310+1310/1660;ABS系統廠家為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,威伯科汽車控制系統(中國)有限公司,型號為XH-GQ4S2M-E01, CM2XL-4S/2M, 400500XXX0;側,后防護欄材料均為Q235,連接方式側面為螺栓連接,后部為與車架焊接,后防護欄主要尺寸:斷面尺寸為160×60 mm,離地高度為500mm.
