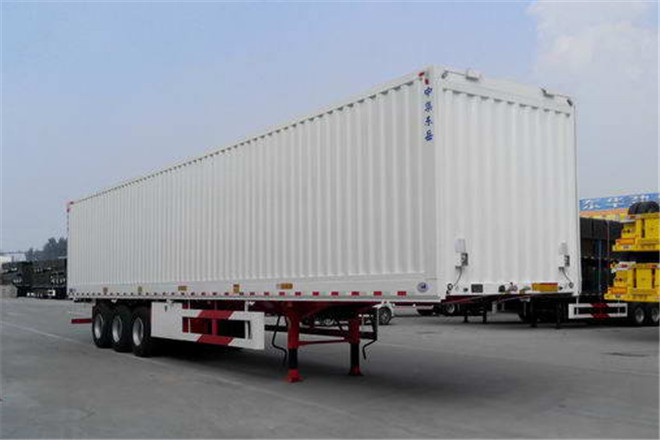

中集東岳CSQ9402XYK翼開啟廂式半掛車

配置參數

??基本信息
公告型號	CSQ9402XYK
車身長度	13750,13590,13000mm
車身寬度	2550mm
車身高度	3950,3990mm
整備質量	8500kg
總質量	40000kg
底盤參數/配置
前懸后懸	-/2450,-/2550,-/2250mm
彈簧片數	-/10/10/10,-/8/8/8,-/7/7/7,-/4/4/4
軸數	3
軸距	6830+1310+1310,7030+1310+1310,6530+1310+1310mm
軸荷	-/24000(三軸組)kg
后輪距	1840/1840/1840mm
接近離去角	-/12°
輪胎
輪胎數	12
輪胎規格	11.00R20 12PR,12R22.5 12PR,11R22.5 12PR
備注
備注	該車為翼開啟式,頂部與側翼板連接,可開啟;選裝側翼板樣式,翼開啟的側面可為整體開啟也可分上下兩部分開啟:上部分向上開啟,下部分為下翻式欄板,下部分欄板分6,5,4段式;大梁結構可選沖孔或不沖孔;選裝廂板樣式;牽引銷到最前端距離為1750時,車廂前端倒角;選裝引起整備質量參數的變化在3%之內;車輛長度/軸距/后懸對應關系為:13750/6830+1310+1310/2550;13590/6830+1310+1310/2550;13000/6530+1310+1310/2450;13000/6830+1310+1310/2250,13590/7030+1310+1310/2250;州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,威伯科汽車控制系統(中國)有限公司,型號為XH-GQ4S2M-E01, CM2XL-4S/2M,400500XXX0;側,后防護欄材料均為Q235或鋁合金材質,連接方式側面為螺栓連接,后部為與車架焊接,后防護裝置離地高度為500mm, 斷面尺寸為140×50mm。
