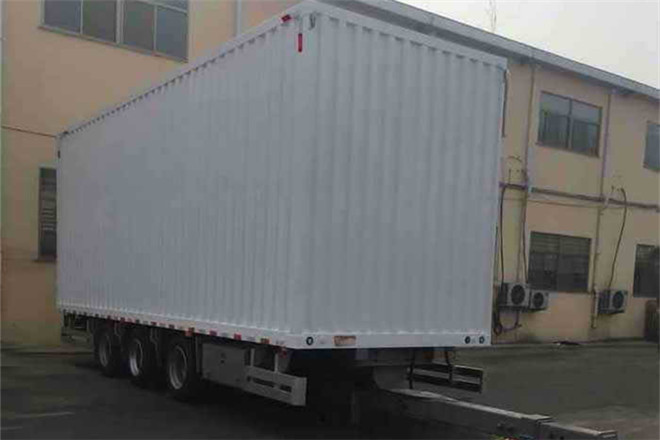

中集東岳CSQ9242XXY廂式中置軸掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9242XXY | ||
| 車身長度 | 10790,10290mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 4000mm | ||
| 整備質量 | 5500kg | ||
| 總質量 | 24000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/2590mm | ||
| 彈簧片數 | -/3/3/3,-/4/4/4,-/10/10/10 | ||
| 軸數 | 3 | ||
| 軸距 | 5520+1310+1310,5020+1310+1310mm | ||
| 軸荷 | -/23200(三軸組)kg | ||
| 后輪距 | 1950/1950/1950mm | ||
| 接近離去角 | -/° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 245/70R19.5 14PR,245/70R19.5 16PR,245/70R17.5 18PR | ||
| 備注 | |||
| 備注 | 該車廂體頂部封閉,不可開啟;選裝側面樣式結構;牽引桿伸入量為1450mm,1600mm,1950mm;車輛外形尺寸長度/軸距/后懸對應關系為:10790/5520+1310+1310/2590,10290/5020+1310+1310/2590;牽引桿連接器最大負荷800kg;ABS系統廠家為廣州瑞立科密汽車電子股份有限公司、廣州市西合汽車電子裝備有限公司,威伯科汽車控制系統(中國)有限公司,對應的型號分別為CM2XL-4S/2M,XH-GQ4S2M-E01,400500XXX0;側防護裝置材料為鋁合金、后下部防護裝置材料為Q235,連接方式側面為螺栓連接,后部為焊接,后防護裝置斷面尺寸為140×50mm,離地高度為480mm。 | ||
