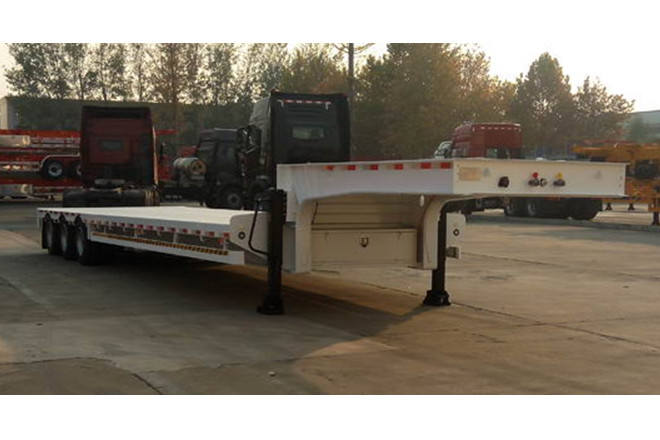

中集東岳CSQ9371TDP低平板半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9371TDP | ||
| 車身長度 | 13750,12500,13000mm | ||
| 車身寬度 | 3000,2800mm | ||
| 車身高度 | 1600,1650,1700,1750mm | ||
| 整備質量 | 8300kg | ||
| 總質量 | 37000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/850,-/1000,-/1460mm | ||
| 彈簧片數 | -/-/-/-,-/10/10/10,-/8/8/8,-/4/4/4 | ||
| 軸數 | 3 | ||
| 軸距 | 8710+1220+1220,8560+1220+1220,8100+1220+1220mm | ||
| 軸荷 | -/21000(三軸組)kg | ||
| 后輪距 | 2450/2450/2450,2300/2300/2300,2240/2240/2240,2050/2050/2050mm | ||
| 接近離去角 | -/28,-/24,-/18° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 235/75R17.5 16PR,8.25R20 14PR | ||
| 備注 | |||
| 備注 | 該車僅可運輸不可拆解物體,鵝頸部分不允許載貨,鵝頸部分最大寬度為1500mm;載貨臺面離地高度可為900m,950mm,1100mm,1150mm;車輛長度/半掛車牽引銷到車輛最前端距離/軸距/后懸對應關系為:13750/1750/8710+1220+1220/850,13750/1750/8560+1220+1220/1000,13750/1750/8100+1220+1220/1460,13000/1000/8710+1220+1220/850,13000/1000/8560+1220+1220/1000,13000/1000/8100+1220+1220/1460,12500/500/8710+1220+1220/850,12500/500/8560+1220+1220/1000,12500/500/8100+1220+1220/1460;選裝鵝頸處加固筋板結構;選裝輪胎上方外露或不外露的外形;縱梁之間選裝通體圓弧,部分圓弧,通體垂直下凹及部分垂直下凹;選裝側防護裝置為兩道橫撐結構;因選裝引起的質量變化在3%內;ABS系統廠家為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,型號為XH-GQ4S2M-E01,CM2XL-4S2M;側防護裝置采用Q235,連接方式為螺栓連接,后部車身結構替代后防護裝置,材料為Q235,與車架焊接,離地高度可為450mm,500mm。 | ||
