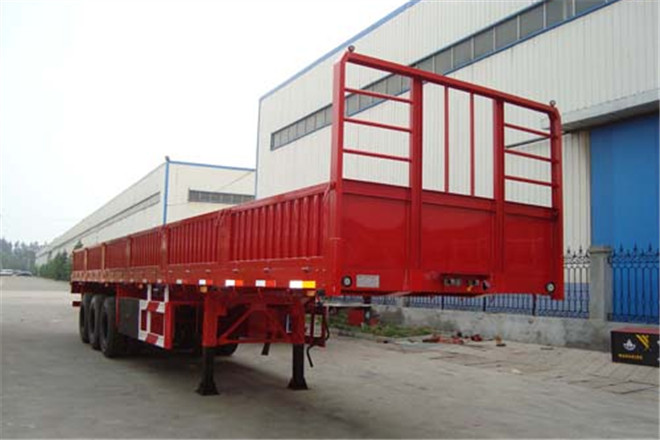

中集東岳CSQ9403半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9403 | ||
| 車身長度 | 13000mm | ||
| 車身寬度 | 2500,2550mm | ||
| 車身高度 | 2900,2700mm | ||
| 整備質量 | 8000kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/2550,-/2250,-/2750,-/2450mm | ||
| 彈簧片數 | -/10/10/10,-/4/4/4,-/8/8/8,-/7/7/7,-/5/5/5,-/3/3/3 | ||
| 軸數 | 3 | ||
| 軸距 | 6830+1310+1310,6630+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/13,-/17° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 12R22.5 12PR,11.00R20 12PR | ||
| 備注 | |||
| 備注 | 該車選裝側面樣式,每邊開扇數可選5開扇,6開扇,3對開扇,立柱可選內插和外插及隱形鎖桿樣式,整車欄板選裝豎瓦楞,橫瓦楞,方管平板,方管十字花樣式;選裝前檔板結構和后部結構;側,前,后部樣式可任意組合;大梁可選沖孔或不沖孔;因選裝引起的整備質量的變化小于3%;ABS系統廠家分別為廣州瑞立科密汽車電子股份有限公司和廣州市西合汽車電子裝備有限公司,型號分別為CM2XL-4S/2K和XH-GQ4S2M-E01;防護欄材料為Q235或鋁合金材質,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為140×50mm,離地高度為530mm或500mm。 | ||
