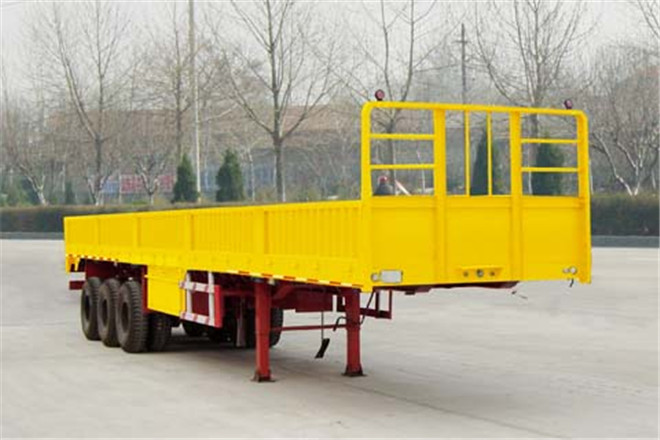

中集東岳CSQ9393半掛車

企業首頁 車型咨詢

??基本信息
公告型號	CSQ9393
車身長度	12500,13000mm
車身寬度	2500,2550mm
車身高度	3100,2900,2700mm
整備質量	7850kg
總質量	39000kg
底盤參數/配置
前懸后懸	-/2450,-/2150mm
彈簧片數	-/10/10/10,-/4/4/4,-/8/8/8,-/7/7/7,-/5/5/5,-/3/3/3
軸數	3
軸距	6330+1310+1310,6830+1310+1310mm
軸荷	-/24000(三軸組)kg
后輪距	1840/1840/1840mm
接近離去角	-/12,-/14°
輪胎
輪胎數	12
輪胎規格	11.00-20 12PR,11.00R20 12PR,12R22.5 12PR
備注
備注	該車為直梁結構,選裝側面樣式,每邊開扇數可選5開扇,6開扇,3對開扇,立柱可選內插和外插及隱形鎖桿樣式,整車欄板選裝豎瓦楞,橫瓦楞,方管平板,方管十字花樣式;選裝前檔板結構和后部結構;側,前,后部樣式可任意組合;大梁可沖孔或不沖孔;因選裝引起整備質量變化小于3%;ABS系統廠家分別為廣州瑞立科密汽車電子股份有限公司,廣州市西合汽車電子裝備有限公司,對應的型號為CM2XL-4S/2K,XH-GQ4S2M-E01;側、后部防護欄材料為Q235或鋁合金材質,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為140×50 mm,離地高度為530mm或500mm。
