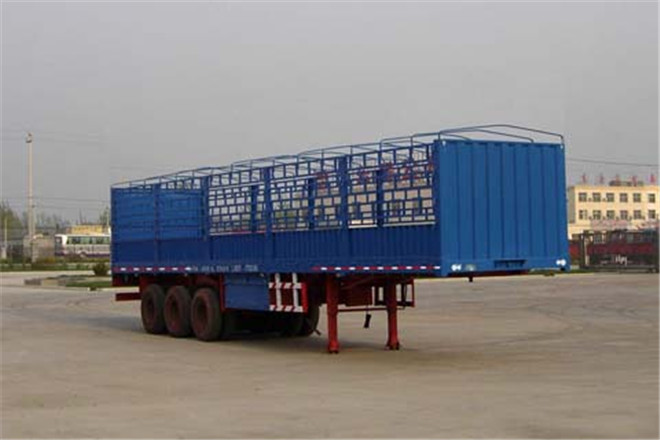

中集東岳CSQ9400CLXY倉柵式運輸半掛車

配置參數

??基本信息
公告型號	CSQ9400CLXY
車身長度	13000mm
車身寬度	2550,2500mm
車身高度	3500,3700,3300mm
整備質量	7000kg
總質量	39890kg
底盤參數/配置
前懸后懸	-/2050,-/2250,-/2550mm
彈簧片數	-/10/10/10,-/4/4/4
軸數	3
軸距	7030+1310+1310,6830+1310+1310,6630+1310+1310mm
軸荷	-/23850(三軸組)kg
后輪距	1840/1840/1840mm
接近離去角	-/14,-/15,-/13°
輪胎
輪胎數	12
輪胎規格	11.00-20 12PR,11.00R20 12PR,12R22.5 12PR
備注
備注	車廂底板至倉柵頂部高度為2000,1800,2200毫米,該車后部選裝花欄式后門,對開式半封閉后門,對開全封閉樣式為橫瓦楞,豎瓦楞,方管平板,方管十字花平板后門,選裝半封閉前門,整車選裝各種倉柵樣式為一層倉柵,二層倉柵,三層倉柵,對開門鎖桿,對開門半截鎖桿, 隱形鎖桿,整車貨廂欄板選裝豎瓦楞,方管平板,方管十字花樣式及四開,五開,六開,立柱可選內插,外插樣式.側,前,后部樣式可任意組合;車架可選沖孔或不沖孔;因選裝引起的整備質量變化均在3%內;ABS系統廠家分別為廣州市科密汽車制動技術開發公司,廣州市西合汽車電子裝備有限公司,對應的型號為CM2XL-4S/2K,XH-GQ4S2M-E01;側、后防護欄材料均為Q235,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為140×50 mm,離地高度為540mm。
