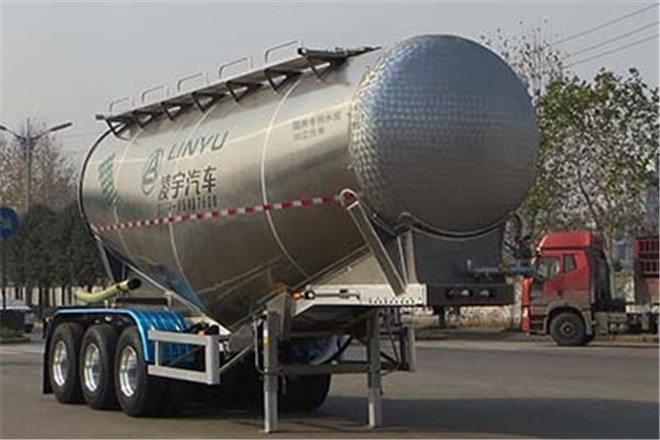

中集凌宇CLY9409GXH2下灰半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CLY9409GXH2 | ||
| 車身長度 | 9400,10150mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 4000mm | ||
| 整備質量 | 5200kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/960,-/860,-/1160mm | ||
| 彈簧片數 | -/3/3/3,-/4/4/4,-/8/8/8,-/10/10/10,-/1/1/1 | ||
| 軸數 | 3 | ||
| 軸距 | 5100+1310+1310,5250+1310+1310,4780+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/28,-/31,-/24° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,11R22.5 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 罐體有效容積:30立方米;運輸介質:油田固井專用水泥,介質密度:1200千克/立方米.罐體外形尺寸:長8800mm,前后封頭直徑2012mm,最大截面高度3050mm;罐體材質:鋁合金.選裝輕型車架整備質量為5050kg,對應額定載質量為34950kg.裝配前置機組時整備質量為5500kg,對應額定載質量為34450kg.整車長=前懸+軸距+后懸對應關系:9400=720+5100+1310+1310+960,9400=670+5250+1310+1310+860,9400=840+4780+1310+1310+1160;10150=1470+5100+1310+1310+960,10150=1420+5250+1310+1310+860,10150=1590+4780+1310+1310+1160.ABS系統生產廠/型號:廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2M,威伯科汽車控制系統(中國)有限公司/400500XXX0;側,后防護材質:鋁合金,連接方式:螺栓連接;后防護斷面尺寸/離地高:150×80/500(mm).選裝出料管、后爬梯結構.選裝前置機組.該車頂部封閉不可開槽,后部不可開啟.選裝前進氣軟管,上平臺,前爬梯,尾部圓弧結構.選裝罐體前封板和后部封板結構. | ||
