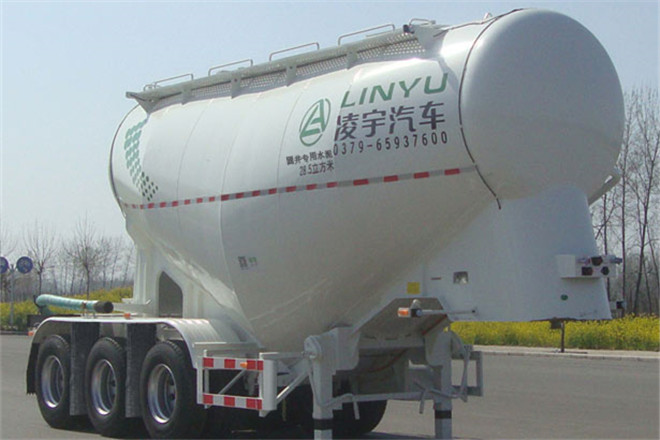

中集凌宇CLY9409GXH3下灰半掛車

配置參數

??基本信息
公告型號	CLY9409GXH3
車身長度	8500,9150mm
車身寬度	2550mm
車身高度	3990mm
整備質量	7000kg
總質量	40000kg
底盤參數/配置
底盤型號
前懸后懸	-/830mm
彈簧片數	-/3/3/3,-/4/4/4,-/8/8/8,-/10/10/10,-/1/1/1
軸數	3
軸距	4500+1310+1310,4600+1310+1310mm
軸荷	-/24000(三軸組)kg
后輪距	1840/1840/1840mm
接近離去角	-/3°
輪胎
輪胎數	12
輪胎規格	11.00R20 12PR,11R22.5 12PR,12R22.5 12PR
備注
備注	罐體有效容積:28.5立方米;罐體外形尺寸:長7000mm,罐體寬度2550mm,最大截面高度3200mm,前后封頭直徑:1710mm;選裝罐體:長7500mm,罐體寬度2550mm,最大截面高度3150mm,前后封頭直徑:1860mm;帶后機組時,整備質量為7000kg,額定載質量為33000kg.整車長=前懸+軸距+后懸對應關系:8500=550+4500+1310+1310+830(mm);8500=450+4600+1310+1310+830(mm);9150=1200+4500+1310+1310+830(mm);9150=1100+4600+1310+1310+830(mm);選裝上平臺,輪胎罩,后爬梯;選裝前加強筋,進氣軟管及支架,后保險杠,前側爬梯,后部燈具,號牌板;選裝右側管路,后空壓機組,前封板,下出料管結構.ABS系統生產廠/型號:廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2M;側防護材質:Q235,連接方式:螺栓連接;后防護材質:Q235,連接方式:焊接,斷面尺寸/離地高:150×80/480(mm);選裝鋁合金后防護時連接方式為螺栓連接;該車頂部封閉不可開槽,后部不可開啟.選裝前機組,前爬梯,前進氣管路,后爬梯,后部管路結構.輪胎為11.00R2012PR,12R22.512PR時輪胎間可不安裝雨簾.
