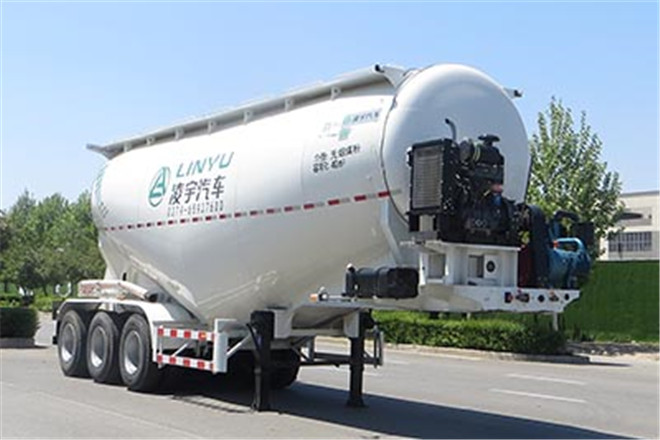

中集凌宇CLY9400GFL1中密度粉粒物料運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CLY9400GFL1 | ||
| 車身長度 | 10095,9200,9400mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 3990mm | ||
| 整備質量 | 7800kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1240,-/1030,-/830mm | ||
| 彈簧片數 | -/1/1/1,-/3/3/3,-/4/4/4,-/8/8/8,-/10/10/10 | ||
| 軸數 | 3 | ||
| 軸距 | 4650+1310+1310,5100+1310+1310,mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/22,-/26,-/3° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,11R22.5 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 罐體有效容積:40立方米;運輸介質:無煙煤粉.罐體外形尺寸:長8800mm,罐體最大寬度2500mm,最大截面高度3180mm,前后封頭直徑:1960mm;選裝無機組時整備質量為7100kg,額定載質量為32900kg.整車長=前懸+軸距+后懸對應關系:10095=1345+5100+1310+1310+1030(mm);10095=1585+4650+1310+1310+1240(mm);9200=650+5100+1310+1310+830(mm);9400=650+5100+1310+1310+1030(mm);9200=690+4650+1310+1310+1240(mm);9400=890+4650+1310+1310+1240(mm);后懸為1240mm時離去角為22°,后懸為1030mm時離去角為26°,后懸為830mm時離去角為31°.側防護材質:Q235,連接方式:螺栓連接;后防護材質:Q235,連接方式:焊接,斷面尺寸/離地高:150×80/500(mm);ABS系統生產廠/型號:廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2K(4S/2M);該車頂部封閉不可開槽,后部不可開啟.選裝罐體裙邊圖案及管路結構,選裝機組型式,選裝后部燈具面板型式,選裝前部進氣管、示廓燈架、罐體后部封板型式,選裝工具箱位置,后懸結構型式,選裝鵝頸、下出料管路結構,選裝安全閥、壓力表安裝型式;選裝前爬梯,后爬梯,尾部結構型式,選裝輪胎罩結構,選裝罐頂上平臺結構型式;裝配11.00R2012PR、12R22.512PR時輪胎間可不安裝雨簾. | ||
