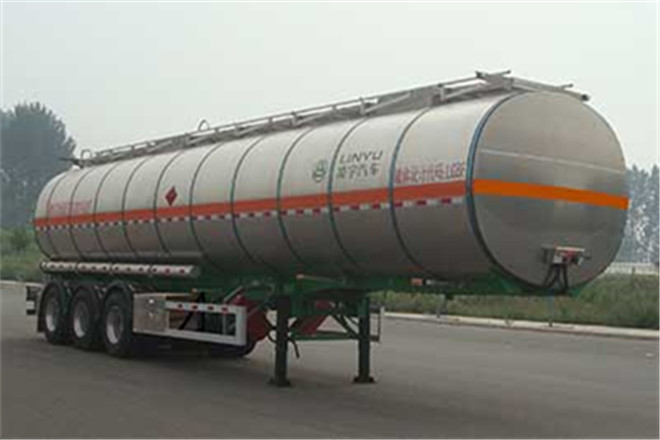

中集凌宇CLY9401GRYM鋁合金易燃液體罐式運輸半掛車

配置參數

??基本信息
公告型號	CLY9401GRYM
車身長度	12550,12600,12950,13000mm
車身寬度	2500mm
車身高度	3800,3950mm
整備質量	6500kg
總質量	40000kg
底盤參數/配置
底盤型號
前懸后懸	-/1500,-/1900,-/1580,-/1980mm
彈簧片數	-/-/-/-
軸數	3
軸距	6500+1350+1350,6500+1310+1310mm
軸荷	-/24000(三軸組)kg
后輪距	1840/1840/1840mm
接近離去角	-/19,-/16,-/18,-/15°
輪胎
輪胎數	12
輪胎規格	11.00R20 12PR,11R22.5 12PR,12R22.5 12PR
備注
備注	罐體有效容積39.8立方米;保溫外罐尺寸(長×長軸×短軸):12130×2495×2085mm,內罐尺寸(長×長軸×短軸):11930×2295×1885mm;選裝保溫層時對應保溫外罐尺寸:12090×2455×2045mm;外保溫皮材料可為玻璃鋼、鋁合金、碳鋼、不銹鋼;危險化學品類項號:3;選裝行走機構(車架及懸掛系統)時對應整備質量為7000kg,載質量為33000kg;后懸為1500mm,1900mm,1580mm,1980mm時對應離去角為19°,16°,18°,15°;選裝后高爬梯時整車高度為3950mm;選裝整體式輪罩;選裝槽型管箱(可敞口可帶蓋);選裝前爬梯;整車長=前懸+軸距+后懸對應關系:12550=1850+6500+1350+1350+1500,12600=1900+6500+1350+1350+1500;12950=1850+6500+1350+1350+1900,13000=1900+6500+1350+1350+1900;12550=1850+6500+1310+1310+1580,12600=1900+6500+1310+1310+1580;12950=1850+6500+1310+1310+1980,13000=1900+6500+1310+1310+1980;ABS系統生產廠/型號:廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2K(4S/2M),威伯科汽車控制系統(中國)有限公司/400500XXX0;側防護材質:鋁合金,連接方式:螺栓連接;后防護材質:碳鋼,連接方式:螺栓連接,后防護斷面尺寸/離地120×60/480(mm);采用適用于牽引危險品運輸半掛車的牽引車.選裝左側中部選裝工具箱,中部左右大告示牌,矮護欄,尾部大告示牌(后爬梯偏置);選裝后部燈具位置;可取消右側中部工具箱;保溫蒙皮方式可用鉚釘鉚接或保溫帶綁扎.后軸為1310mm軸距時裝11.00R2012PR,12R22.512PR輪胎輪胎間可不安裝雨簾.
