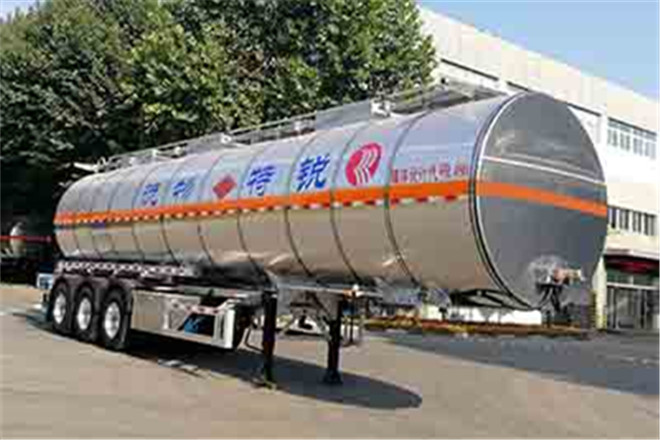

中集凌宇CLY9408GRYQ1易燃液體罐式運輸半掛車

配置參數

??基本信息
公告型號	CLY9408GRYQ1
車身長度	12315,12465mm
車身寬度	2500mm
車身高度	3950mm
整備質量	8500kg
總質量	40000kg
底盤參數/配置
底盤型號
前懸后懸	-/1550,-/1700,-/1630,-/1780mm
彈簧片數	-/-/-/-
軸數	3
軸距	6550+1350+1350,6550+1310+1310,mm
軸荷	-/24000(三軸組)kg
后輪距	1840/1840/1840mm
接近離去角	-/19,-/17,-/18,-/°
輪胎
輪胎數	12
輪胎規格	11.00R20 12PR,11R22.5 12PR,12R22.5 12PR
備注
備注	罐體有效容積42立方米;保溫外罐尺寸(長×直徑):11980×Φ2320mm,保溫內罐尺寸(長×直徑):11900×Φ2170mm;選裝保溫厚度時保溫外罐尺寸(長×直徑):11980×Φ2290(mm),內罐體尺寸不變.運輸車輛類型:FL.危險化學品類項號:3;后懸為1700mm,1630mm,1780mm時對應離去角為17°,18°,16°;整車長=前懸+軸距+后懸對應關系(前部爬梯,電氣接頭及防護罩部分不計入整車長度):12315=1515+6550+1350+1350+1550,12465=1515+6550+1350+1350+1700,12315=1515+6550+1310+1310+1630;12465=1515+6550+1310+1310+1780,可取消后爬梯;選裝前爬梯;選裝罐頂護欄及人孔箱結構,選擇整體輪罩、槽型管箱、中部大告示牌、后尾部大告示牌(后爬梯偏置);選裝后部工具箱、后爬梯結構.側防護材質:鋁合金,連接方式:螺栓連接;后防護材質:碳鋼,連接方式:螺栓連接,斷面尺寸/離地高:120×60/485(mm);ABS系統生產廠/型號:威伯科汽車控制系統(中國)有限公司/400500XXX0,廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2K(4S/2M);采用適用于牽引危險品運輸半掛車的牽引車.外保溫皮可選用不銹鋼,鍍鋅板,彩涂板,玻璃鋼,鋁合金,鋼板;保溫蒙皮方式可用鉚釘鉚接或保溫帶綁扎.選裝工具箱裝在左側中部.
