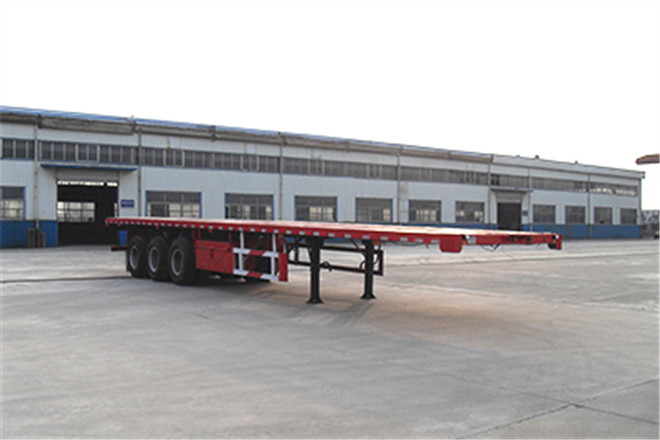

恩信事業HEX9401P平板半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | HEX9401P | ||
| 車身長度 | 13000,12500,12000mm | ||
| 車身寬度 | 2500,2550mm | ||
| 車身高度 | 1560,3000mm | ||
| 整備質量 | 5600kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/2230,-/2030,-/1830mm | ||
| 彈簧片數 | -/4/4/4,-/8/8/8,-/10/10/10,-/12/12/12,-/13/13/13 | ||
| 軸數 | 3 | ||
| 軸距 | 6850+1310+1310,6550+1310+1310,6250+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/13° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,11R22.5 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 當長度為13000mm時軸距為6850+1310+1310,后懸:2230mm;當長度為12500mm時軸距為6550+1310+1310,后懸2030mm;當長度為12000mm時軸距為6250+1310+1310,后懸1830mm,載貨平面高度為:1560mm,選裝前檔式整車高度為3000mm.選裝后部結構,ABS系統控制器型號:CM2XL-4S/2M,生產廠:廣州市科密汽車制動技術開發有限公司.側面防護材料為鋼板3/Q235,側防護與車身為:螺栓連接;后防護材料為矩形管Q235A,后防護與車身為:焊接連接,后防護主要尺寸參數150×30mm,離地高度510mm. | ||
