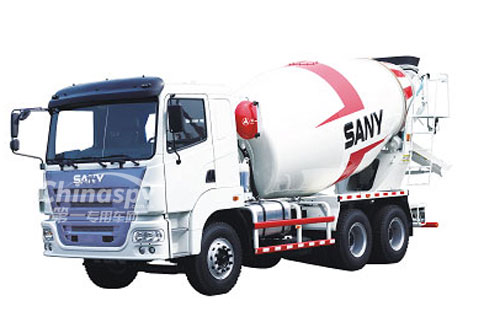

三一底盤9方攪拌運輸車SY5250GJB4
配置參數
| ??基本信息 | |||
| 公告型號 | SY5250GJB4 | ||
車型介紹
·針對海灣地區常年高溫、多沙塵、潮濕的特許環境進行針對性開發的攪拌車產品；
·能滿足在環境溫度50℃條件下的發動機散熱、油泵散熱、整車散熱及空調的制冷的要求；
·在多沙塵的環境下，對進氣系統進行針對性改進，針對潮濕酸性環境，對攪拌車油漆工藝進行特許處理；
·采用加大容積水箱，攪拌筒加裝防曬隔熱裝置；
·大螺距、大容量攪拌筒、耐磨葉片攪拌筒，混凝土勻質性好。
主要參數
底盤型號：SYM1250T4
整備質量：14000 kg
滿載總質量：25000kg
整車外形尺寸(長×寬×高)：9200mm×2490mm×3880mm
軸距：3575mm+1350mm
最小離地間隙：≥240mm
最高車速：90km/h
最大爬坡度：30%
最小轉彎直徑：≤16m
離合器：ф430膜片彈簧，氣壓助力液壓操作
變速器：ETO-16109A
驅動形式：6×4
轉向器：循環球整體式動力轉向器
制動方式
行車制動：雙回路，鼓式，氣壓制動
輔助制動：發動機排氣制動
駐車制動：儲能彈簧制動器用于中后橋
輪胎：11.00R20
輪輞：8.00V-20
滑行距離：≥700m
百公里油耗：≤35L
制動距離：≤10m(滿載)；≤9m(空載)
取力器：637N.m/2100rpm
額定乘員：2人
發動機參數
發動機型號：P11C-UH
發動機型式：直列六缸、水冷，增壓中冷(空-空)、電噴式
缸徑×行程：ф122mm×150mm
排量：10.520L
額定功率：240kw/2100rpm
最大扭矩：1420N.m/1100rpm
排氣污染物排放限值：歐Ⅲ
攪拌筒性能參數
攪拌筒幾何容積：15.07m3
攪動容積：9m3
填充率：59.72%
攪拌筒直徑：MAXф2342mm
攪拌筒長度：5207mm
攪拌筒傾角：13.5° 進料速度：≥3(m3/min)
出料速度：≥2(m3/min)(怠速)
出料殘余率：＜0.7%
塌落度范圍：50mm～210mm
液壓系統參數
減速機：PMB6.5SP
泵：A4VT100HW/33R AA2FM90/61W
馬達：AA2FM90/61W HHD543321
液壓回路：閉式回路，分體式
供水系統參數
水箱容積：750L
供水方式：氣壓式，工作壓力0.35～0.38MPa
