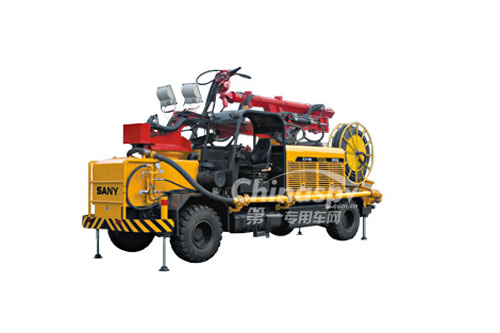

三一濕噴機HPS30
配置參數
| ??基本信息 | |||
| 公告型號 | HPS30 | ||
車型介紹
·地盤采用全液壓控制，具有驅動力大、結構緊湊、操作輕便、使用可靠等優點。
自行式底盤，工地上轉移方便快捷。
·工作系統采用柴油機和電動機雙動力系統提供動力，工作時二者可以任選，并可進行快速切換，該系統具有節能、環保、降噪，應用范圍廣等優點。
·臂架采用智能控制系統，即可近控、也可以無線遙控，操作靈活、方便、可靠，降低了工人勞動強度，提高了施工質量和施工效率。
·施工范圍大，整機靜態工作區域可達到寬28米、長約15米、上高16米、下深8.5米的大施工范圍，超過了國外同類產品。
主要參數
整機參數
全長：8710mm
總寬：2600mm
總高：3440mm
自重：18410kg
臂架結構形式：大臂二節伸縮
小臂二節折疊伸縮
臂架支腿參數
噴射垂直高度：16.17m
噴射水平寬度：29.3m
大臂仰俯角：-30°~+60° 小臂仰俯角：90° 小臂擺動角：228° 噴頭水平轉角：360° 噴頭豎直擺角：180° 前支腿跨度：2100mm
后支腿跨度：2100mm
前后支腿距離：6570mm
工作驅動方式：雙動力驅動(柴油機、電動機)
電動機額定功率：160kw
電動機工作電壓：380V
柴油機額定功率：181kw
泵送系統參數
理論排量電動機28m3/h；柴油機：32m3/h
理論換向次數電動機：17.5次/分鐘；柴油機：20次/分鐘
系統壓力：24MPa
出口壓力：6MPa
輸送缸內徑：φ200mm
輸送缸行程：900mm
液壓系統：開式
噴頭嘴口直徑：φ45mm
軸距：4850mm
前后橋驅動方式：液壓驅動
底盤參數
燃料箱容積：240L
最大速度：22km/h
最大爬坡度：25° 最小離地間隙：355mm
底盤參數最小轉彎半徑：6.8m
制動距離(22km/h)：≤10m
空壓機型號：ERC
空壓機功率：75kw
空壓機排氣量：11.5m3/min
空壓機工作壓力：0.7MPa
外加劑輸出流量：0～1000L/h
外加劑系統壓力：2MPa
