產品介紹

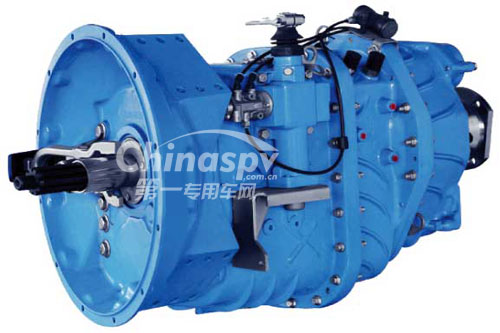

　　CA9TB(X)160M變速器是一款代表國內最先進技術的9檔主副箱變速器，在開發過程中充分考慮中國用戶使用需求，齒輪采用大重合度技術，主、副箱同步環采用碳纖維摩擦材料粘接技術。

　　該產品結構緊湊，重量輕，承載能力強，操縱性好，速比合理，使整車具有更好的經濟性、動力性。

　　該產品以超越用戶需求的性能穩定性、質量可靠性，使其對中國市場的適應性超越了國內同類產品。

　　該產品為機械式同步器變速箱，分為直接檔和超速檔，具有9個前進檔和1個倒檔。

　　該產品是一汽解放J6換代卡車、J5奧威卡車的指定匹配產品。

　　適用車型

　　該系列變速箱適用于額定輸入扭矩為1500-1750N.m的各種公路載重車、自卸車、越野車、牽引車、高檔客車、汽車起重機、礦用車及重型消防車等。

　　結構特點

　　•主副箱結構，實現多檔，結構緊湊、體積小、重量輕，具有良好的整車匹配性。

　　•主箱齒輪采用大重合度技術，副箱采用行星輪機構，承載能力強。

　　•主箱采用獨特的單叉軸式換檔機構，結構簡單、緊湊，選換檔操作準確；副箱采用氣動換檔，換檔可靠。

　　•潤滑油泵強制潤滑，潤滑更充分，提高整箱使用壽命。

　　•全同步器，即主箱前進檔及副箱高低檔均帶同步器，換檔輕便。

　　•同步環采用碳纖維摩擦材料粘接專利技術，同步器壽命長。

　　•1檔速比大，使整車重載起步性能好，速比范圍寬，分布合理，使整車具有更好的經濟性、動力性。

　　整車匹配

　　•可遠距離單、雙桿操縱。

　　•可配后置取力器。

　　主要參數

　　型號：CA9TB(X)160M

　　扭矩范圍(牛頓•米)：1500-1750

　　重量(公斤)：332.3

　　潤滑油(升)：10.3/10.8(取力器)

　　匹配發動機(馬力)：260-350

　　長×寬×高(毫米)：1066×587.5×572.5

　　離合器：SAE1#
